Méthode du Coffrage Mobile : Transformer le béton en pierre de taille...

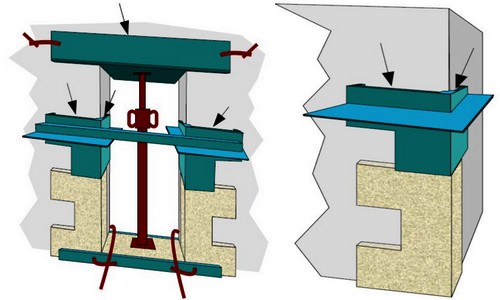

Coffrage mobile de pierres d'angle
En restauration et en construction neuve, cette méthode très économique permet de transformer les murs en mauvais état, les angles et les encadrements d'ouvertures en parpaings, ou les piliers existants en béton, acier ou briques disgracieux ... en murs, chaînages d'angles et encadrements en saillies, ou piliers, en pierre de taille calcaire, avec des appareillages conformes au style architectural local.
Ci-dessous, l'exemple de transformation d'un pilier.

Objectif

Transformer un pilier existant pas très beau en un pilier en pierres de taille appareillées de bien plus belle esthétique.

Principe

On utilise un coffrage mobile de environ 1m50 de haut que l'on positionne autour du pilier. On réalise le parement du pilier par de la pierre reconstituée en plusieurs étapes. Entre chaque étape, on déplace le coffrage vers le haut, d'une hauteur égale à un multiple de la hauteur moyenne d'une rangée de pierres de taille. On se débrouille en effet pour que les joints horizontaux entre les tronçons de coffrage correspondent aux joints d'une future rangée de pierres.
Le coffrage, mis en place pour réaliser un nouveau tronçon de pilier, recouvre partiellement le tronçon précédent sur une hauteur que l'on appelle "zone de recouvrement". La zone de recouvrement facilite grandement le positionnement du coffrage.

La mise en oeuvre du coffrage mobile et le déroulement des étapes doit se faire selon un timing régulier, déterminé en fonction de la finition de surface que l'on souhaite appliquer à la pierre reconstituée (Plus de détail dans le guide et le manuel du mouleur).

A la fin, lorsque tout le pilier est recouvert, on sculpte de faux joints à la disqueuse puis on les colmate au mortier de chaux, comme pour des pierres naturelles. On reconstitue ainsi un appareillage de pierres de taille impossible à démasquer pour un non initié.

La hauteur typique des pierres de taille calcaires d'architecture est de 330mm, avec des joints de environ 15mm. La hauteur d'une rangée de pierre est donc de environ 345mm.
Une banche permettant de réaliser 4 rangées de pierres fait donc 4 x 345 = 1380 mm plus une zone de recouvrement. Avec une hauteur de banche de 1500mm, on dispose donc d'une zone de recouvrement de 120mm, ce qui est parfait.

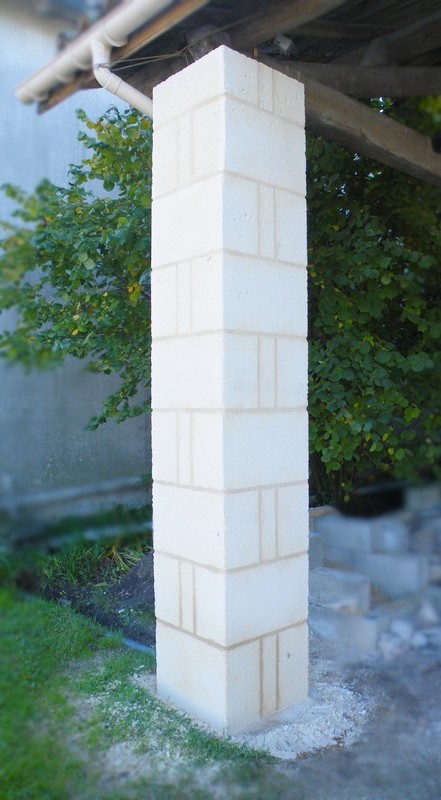

Pilier revêtu pierre de taille appareillées en calcaire reconstitué

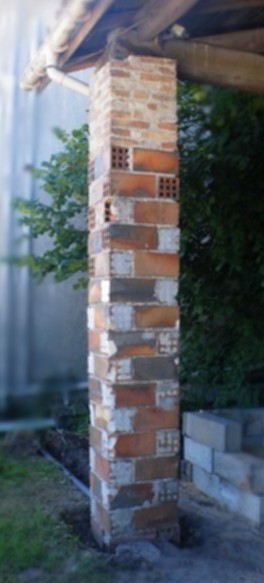

Avant et Après
320 litres mortier calcaire, 650 Kgs de surpoids, 6h de travail étalées sur 4 jours, 42€ de matière.

Applications et variantes possibles

  • Habillage d'un pilier inesthétique en béton, parpaings, briques, ou même poutrelle d'acier.
  • Habillage d'un pilier en pierre trop abîmé par le temps.
  • Redressement d'un pilier incliné ou fortement endommagé, sans avoir à le démolir.
  • Création d'un pilier massif autour d'un "pré-pilier" standard avec ossature en béton armé.

Des inserts en bois ou en polystyrène (gabarits) peuvent être ajoutés dans le coffrage pour intégrer au pilier des moulures, bandeaux, corniches ou autres chapiteaux et modénature.

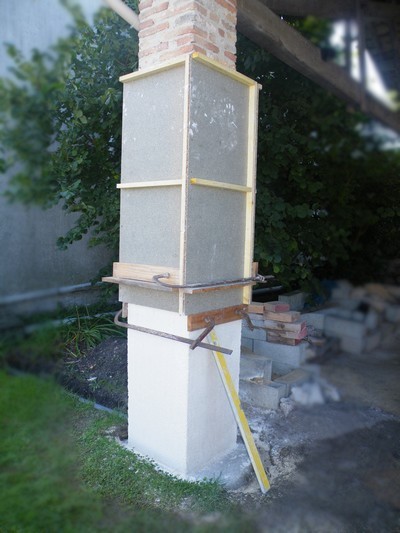

Le coffrage

Le coffrage est un assemblage de 4 banches identiques en bois aggloméré hydrofuge de 22 mm d'épaisseur. Les banches font 150 x 60 cm.
Elles sont renforcées à l'aide de tasseaux, pour éviter les déformations et résister à la pression du béton calcaire pendant le coulage. Elle peuvent être démontées et remontées de nombreuses fois.
Elle permettent de réaliser des piliers rectangulaires ou carrés de 20 à 54 cm de coté.

Matériaux et outils nécessaires pour réaliser 4 banches

  • 4 panneau de bois aggloméré hydrofuge CTBH pour sol de 1850x600x22mm
  • 6 liteaux en sapin de 2000x40x27mm
  • Visses à bois 55 ou 60mm
  • Scie
  • Visseuse

Outils pour la mise en oeuvre du coffrage mobile

  • 2 serre-joints de maçon avec une ouverture de 800mm
  • 4 petites pinces serre-joints
  • 1 niveau à bulle de 1 m
  • 2 planchettes en bois de 700x100x22 mm
  • 40 vis à bois aggloméré de 50mm avec champ frein
  • 1 visseuse/dévisseuse électrique

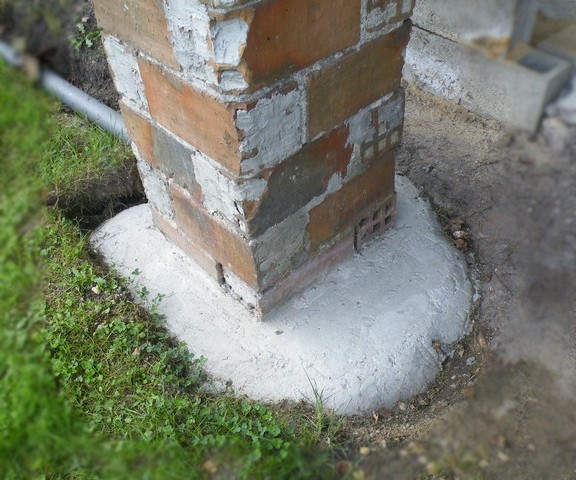

La semelle de fondation du pilier


Parement en pierre de taille calcaire reconstituées par la méthode du coffrage mobile.

Coût pour 4 banches < 50€

Méthode

1er tronçon (fondation + 4 rangées de pierres ) :

  1. Mettre à jour et compléter la semelle de fondation du pilier.

  2. Mettre en place les banches pour la réalisation du premier tronçon du pilier.

  3. Contrôler la section, la verticalité, l'horizontalité et la droiture des angles.

  4. Couler le béton calcaire en remplissant progressivement et simultanément les 4 cotés du pilier pour égaliser la pression sur les 4 banches.

  5. Au fur et à mesure du remplissage, vibrer le coffrage du bas vers le haut à l'aide d'un marteau.

  6. Laisser la prise s'engager pendant le temps choisi (manuel du mouleur).

  7. Déposer le coffrage.

  8. Appliquer la finition choisie sur la pierre (manuel du mouleur).

Tronçons suivants (1, 2, 3 ou 4 rangées de pierres) :

  1. Déterminer précisément la position du bas du coffrage sur le tronçon précédent (zone de recouvrement + n hauteurs de pierres). Faire un petit repère au crayon près d'une des arêtes du tronçon.

  2. Poser 2 butées sur le tronçon et les maintenir en place par 2 serre-joints de maçon. Serrer modérément les serre-joints pour permettre l'ajustement des butées.

  3. Ajuster précisément la première butée juste sous le repère et régler son horizontalité. Positionner ensuite précisément la deuxième butée par rapport à la 1ère, à l'aide du niveau.

  4. Bloquer fermement les 2 serre-joints.

  5. Présenter et positionner les 4 banches mobiles au dessus des 2 butées.

  6. Assembler les banches entre elles avec des vis agglo, à la visseuse électrique.

  7. Couler le béton calcaire progressivement et en même temps des 4 cotés du pilier. Remplir jusqu'à ras bord.

  8. Au fur et à mesure du remplissage, vibrer le coffrage du bas vers le haut.

  9. Laisser la prise s'engager pendant le temps choisi.

  10. Déposer le coffrage.

  11. Appliquer la finition choisie sur la pierre.

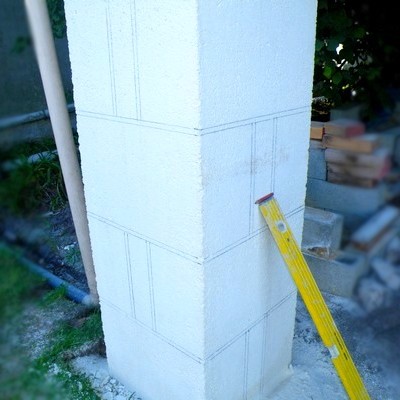

Tracer des joints

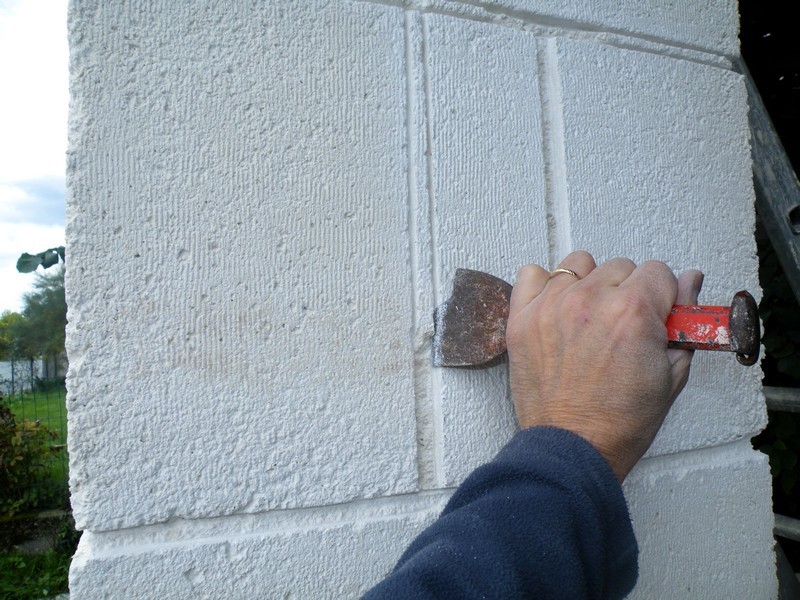

Reconstitution des joints de l'appareillage de pierres de taille.

Plan des banches mobiles et méthode illustrée

Un plan détaillé accompagné de la méthode complète est disponible avec le PASS Mouleur sur la page Plans.

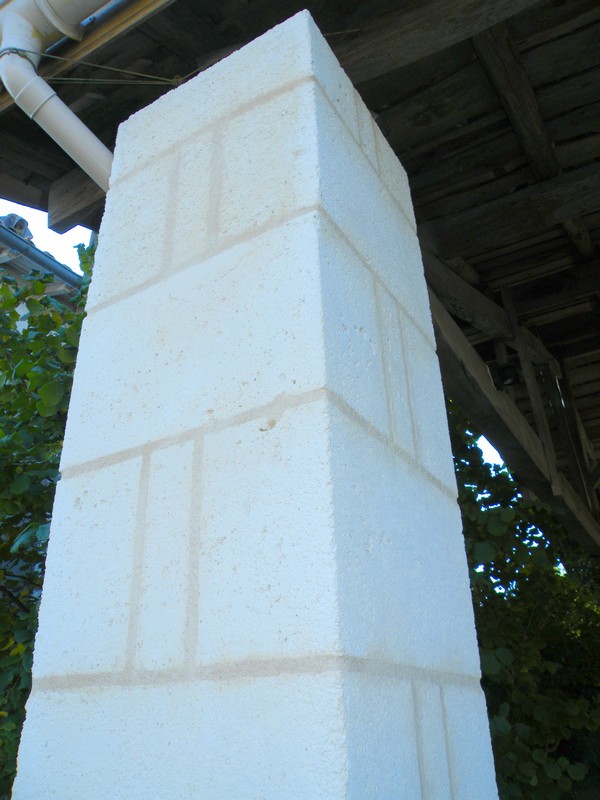

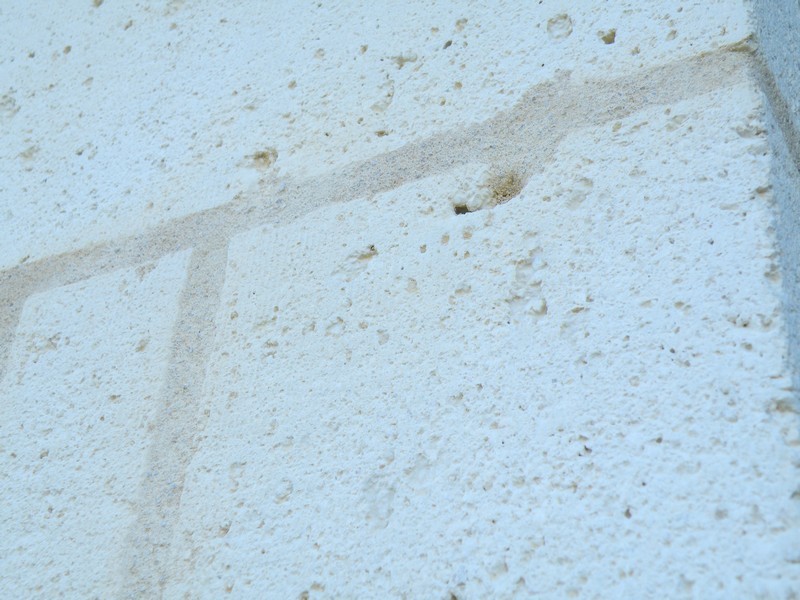

Finition au chemin de fer et joints au mortier de chaux aérienne.
