Fiches pratiques et Méthodes de moulage


Fabriquer les outils dont ont a besoin puis créer soi-même ses éléments d'architecture et de déco en pierre est une grande source de satisfaction et la meilleure façon d'obtenir exactement ce que l'on cherche, sans être soumis à l'offre étroite et standardisée du marché. Pour vous aider, Rêve de pierre vous propose des fiches pratiques, des méthodes et des plans d'outils que vous pouvez réaliser directement ou adapter à votre besoin spécifique.

Fiches Pratiques

archet pyroscie à fil chaud simple
Les liants

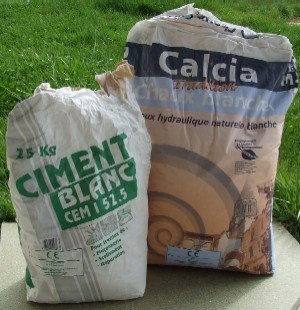

Composition des mortiers pierre :

Cette fiche pratique sera la ligne directrice de vos essais, pour vous aider à déterminer et affiner la composition de votre mortier en fonction de la destination de vos pierres reconstituées et des contraintes qu'elles devront subir.

Ressource Connectez-vous...
Fichier PDF fiche-pratique-compositions-mortiers-pierre-vs-applis.pdf

Composition des mortiers de pose et de joints :

Cette fiche pratique donne des indications sur la composition des mortiers pour l'assemblage des pierres reconstituées ou naturelles et pour le jointoiement, en fonction de l'application.

Ressource Connectez-vous...
Fichier PDF fiche-pratique-compositions-mortiers-joints.pdf

Méthode coffrage mobile
Méthode coffrage mobile

Méthode des banches mobiles

Ce document décrit en détail la méthode des banches mobiles. Cette méthode permet, à partir de coffrages mobiles en bois, de réaliser un parement en pierre de taille sur des piliers existants en béton, brique, etc.

Ressource Connectez-vous...
Fichier PDF methode-des-banches-mobiles.pdf

Méthode coffrage mobile
Méthode de tracé "anse de panier"

Méthode de tracé de voûtes

Fiche pratique : Méthode de tracé d'une voûte de type "Anse de panier" par la méthode des 3 cercles (visitez les pages réalisation pour en savoir plus).

Ressource
Fichier PDF  methode-anse-de-panier.pdf

Création Moules silicone RTV
Création de moules pour pierre en silicone RTV

Création de moules en Silicone RTV

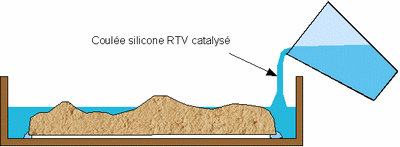

Fiche pratique présente de façon synthétique les produits et les méthodes du "Moule bateau" et de "l'Estampage" pour la création de moules en silicone RTV pour pierre reconstituée.

Ressource Connectez-vous...
Fichier PDF Fiche-pratique-moule-silicone.pdf

Méthodes de moulage rapides

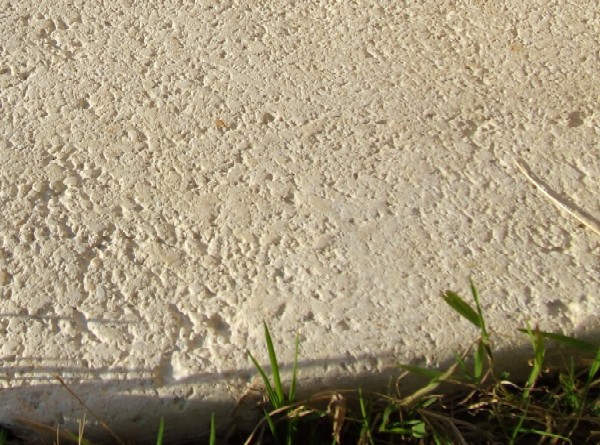

Dalle pierre reconstituée
Dalle pierre reconstituée

Moulage rapide de dalles, pavés et parements en pierre de taille :

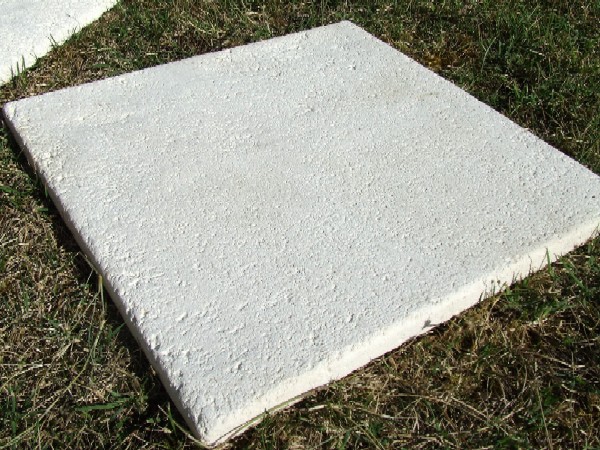

Ce document explique comment réaliser facilement et rapidement des dalles et pavés aux formes géométriques diverses, par "pré-moulage" avec des gabarits en aluminium léger, pour pose sur lit de sable, ou en moulage "in situ", directement sur dalle de béton. La méthode permet aussi la réalisation rapide d'appareillages de plaquettes de parement régulières en pierre de taille.

Ressource Connectez-vous...
Fichier PDF moulage-rapide-dalles-parements.pdf

Plaquettes de parements a mano
Plaquettes de parements a mano

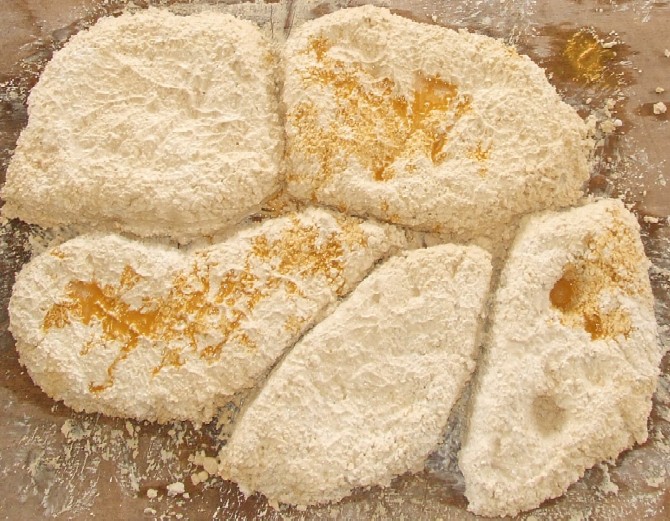

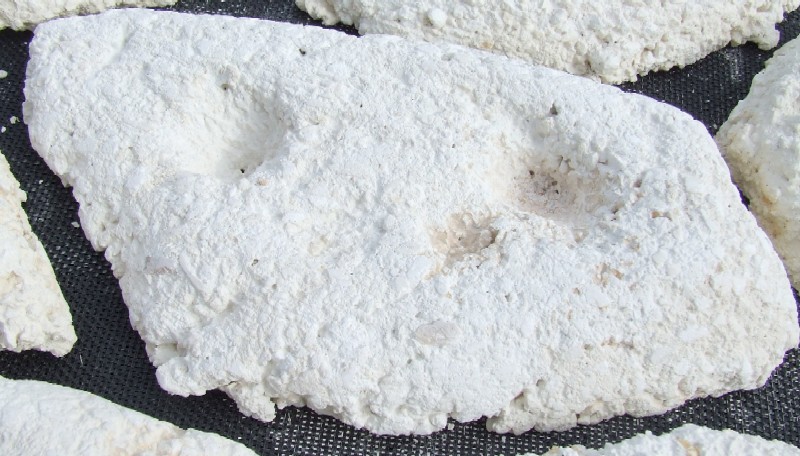

Réalisation de pierres et moellons de parement "a mano" :

Ce document explique comment réaliser facilement et rapidement, la composition, le façonnage "a fresco", des pierres et des plaquettes de parement de style moellons ou pierres des champs, en calcaire reconstitué et ce "a mano", c'est à dire à la main sans moule.

Ressource Connectez-vous...
Fichier PDF plaquettes-amano-V2.pdf

Tests de Résistance, Porosité et Ingélivité

Test de porosité
Test de porosité

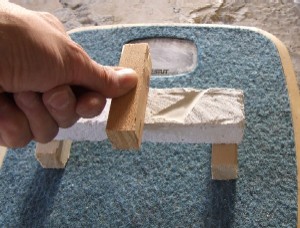

Test flexion 3 points
Test flexion 3 points

Protocole de Tests et Essais des propriétés physiques et mécaniques des pierres reconstituées, à l'usage des particuliers :

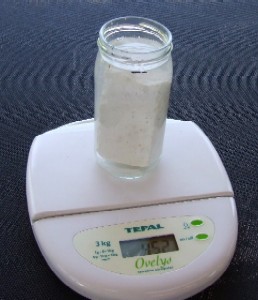

Avant de se lancer dans une réalisation importante, il est prudent de vérifier les propriétés physiques des pierres ou des dalles que l'on souhaite intégrer à la construction. Ce document décrit une série de tests rapides, réalisés avec des moyens simples et à la disposition de tous les amateurs, qui permettent d'évaluer les propriétés des pierres reconstituées, la résistance, la porosité, la gélivité, la dureté, etc, et de les comparer avec d'autres pierres, naturelles ou reconstituées, du marché.

Ressource Connectez-vous...
Fichier PDF test-protocole-V1.pdf

Créez vos moules en polystyrène - Les outils de découpe au fil chaud -

moule bandeau pierre de taille
Moule en polystyrène pour bandeaux en pierre de taille.

Le polystyrène expansé ou extrudé est le matériau idéale des mouleurs de pierre. Il peut être découpé et sculpté très facilement avec des outils à fil chaud pour constituer des formes complexes. Ces formes constituent directement des moules, ou bien sont intégrées dans des coffrages, pour réaliser des éléments de décoration intérieure ou extérieure en pierre de taille calcaire reconstituée, tel que les moulures, les pilastres, les bandeaux, mais aussi les corniches des murs extérieures, les chapiteaux, les couvertines, les rebords de fenêtre, les angles et les encadrements moulurés, etc...

archet pyroscie à fil chaud simple

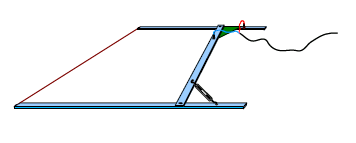

Archet à fil chaud rudimentaire.

archet pyroscie à fil chaud léger
Archet à fil chaud évolué.

Construisez votre Archet Pyroscie :

Pour découper facilement et rapidement le polystyrène, il faut un archet à fil résistif et une source d'alimentation pour faire chauffer le fil. Si vous souhaitez tester le principe avant de passer à des outils plus performants, le plan ci-dessous vous permettra de construire un archet très rudimentaire, alimenté par un simple transformateur pour lampes halogènes basse tension.

Ressource
Fichier PDF  decoupe-polystyrene-pyroscie-elementaire.pdf

Le plan suivant est celui de l'archet pyroscie plus évolué qui est décrit en détail dans le Guide du StyroMouleur. Il est léger et maniable, en aluminium, et offre une ouverture de coupe de 1m. Il peut être alimenté par le bloc 120W réglable qui est proposé plus bas.

Ressource Connectez-vous...
Fichier PDF archet-pyroscie-002-V1.pdf

fil résistif
Fil résistif

Dimensionnez votre fil résistif :

Cette feuille de calcul pour tableur Excel ou OpenOffice permet de choisir un fil résistif et de définir les tensions et courants qu'il faudra lui appliquer pour la découpe d'un polystyrène expansé ou extrudé. Elle est indispensable pour dimensionner les fils constantan, acier ou Nickel Chrome utilisés pour les pyroscies, les styrolames composites à courants faibles, les styrolames à courants forts et tous les outils à fils chauffants.

Ressource Connectez-vous...
Fichier PDF calcul-fil-resistif-V10.zip
Ressource Connectez-vous...
Fichier PDF calcul-fil-resistif-V10.xls
Ressource Connectez-vous...
Fichier PDF calcul-fil-resistif-V10.ods

bloc alimentation fil chaud 60W
BA50LC

bloc alimentation fil chaud 120W
BA120LC

Construisez vos blocs d'alimentation pour fil chaud :

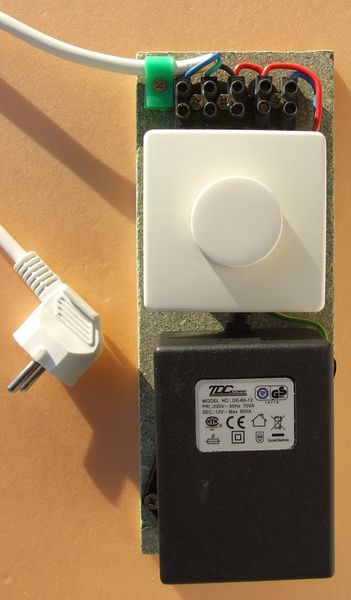

BA50LC : Bloc Alimentation pour Pyroscie réglable de 0V à 12V, 60W et 5A maximum. Il permet d'alimenter un fil résitif de 2.5 Ohms/m de 70cm de long ou une Styrolame de 15cm.

Ressource Connectez-vous...
Fichier PDF bloc-alim-pyroscie-12V-V1.pdf

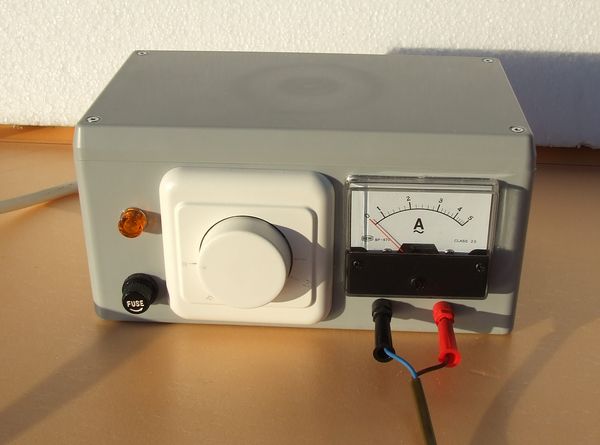

BA120LC : Bloc Alimentation pour Pyroscie réglable de 0V à 24V, 120W et 5A maximum avec galvanomètre pour l'affichage du courant. Il permet d'alimenter un fil résistif de 2.5 Ohms/m, de plus de 1m de long ou une Styrolame composite de plus de 30cm.

Ressource Connectez-vous...
Fichier PDF bloc-alim-pyroscie-24V-V1.pdf

table à onglets pour découpe fil chaud
Table à onglets 90° et 45°

Construisez votre Table à Onglets pour les découpes à 90° et à 45° avec archet :

Cette table est l'outil de base indispensable pour pré-découper et calibrer rapidement à l'aide de votre archet pyroscie les blocs de base en polystyrène, avant de les sculpter ou de les découper par la méthode des gabarits pour constituer vos moules.

Ressource Connectez-vous...
Fichier PDF table-onglets-pyroscie-001-V1.pdf

méthode de synchronisation des gabarits
Méthode des gabarits guides.

La Méthode des Gabarits Guides :

Cette méthode permet de découper très rapidement des formes complexes dans le polystyrène à l'aide d'un archet pyroscie. La technique de synchronisation qui est associée à la méthode des gabarits permet après quelques essais de réussir à deux les découpes les plus précises et les plus compliquées.

Ressource
Fichier PDF  polystyrene-methode-des-gabarits.pdf

Ressource Connectez-vous...
Fichier PDF synchronisation-gabarits.pdf

Créez vos moules en polystyrène - Les outils de sculpture et profilage -

moulures polystyrène
Création d'arche moulurée

La création de certaines formes et moulures complexes dans le polystyrène ne peut être faite avec un simple archet pyroscie à fil chaud tendu. On utilise alors une lame thermique dont la longueur et la forme peut être ajustée selon le besoin. On parle de "StyroLame". Une styrolame permet par exemple de réaliser des moulures courbes ou circulaires, des découpes dans la masse, des sculptures à main levée, etc.

styrolame composite
Création d'une styrolame composite

Dimensionner et construire une styrolame composite 5A :

Les styrolames composites sont réalisées avec un fil résistif de petite section enroulé autour d'un fil de grosse section déformable isolé. Elles fonctionnent avec les blocs alimentation à courants faibles jusqu'à 5A, BA50LC ou BA120LC. Cette feuille de calcul tableur au format MicroSoft Excel .xls et au format OpenOffice Calc .ods, permet de dimensionner une Styrolame composite à partir du besoin ou des matériaux dont on dispose, à savoir, un fil résistif à courant faible, un fil de cuivre support et du ruban polyimide adhésif Kapton.

Ressource Connectez-vous...
Fichier PDF calcul-styrolame-V10.zip
Ressource Connectez-vous...
Fichier PDF calcul-styrolame-V10.xls
Ressource Connectez-vous...
Fichier PDF calcul-styrolame-V10.ods

Styrograveur polystyrène
Styrograveur pour création de moulures dans le polystyrène

Créer un StyroGraveur à Courants Forts jusqu'à 40A :

SG001HC : Cet outil peut être alimenté avec le bloc alim courants forts BA160HC. Il est utilisé avec une règle ou un gabarit guide en carton pour tirer des moulures rectilignes ou sinueuses en surface des plaques de polystyrène, ou encore avec un pivot positionné à la distance voulue le long de sa tige filetée amovible, pour créer des moulures circulaires.

Ressource Connectez-vous...
Fichier PDF StyroGraveur-001-V1.pdf

Styrocutter polystyrène
Styrocutter pour la sculpture du polystyrène

Créer un StyroCutter-Sculpteur à Courants Forts jusqu'à 40A :

SC001HC : Cet outil peut être alimenté avec le bloc alim courants forts BA160HC. Il est très maniable et très polyvalent, à main levée ou avec une règle ou un guide en carton. De simple couteau ou cutter avec une styrolame droite, il peut devenir un outil de sculpture sur polystyrène avec des styrolames courbes ou anguleuses, de plus ou moins grandes tailles, à confectionner soi-même.

Ressource Connectez-vous...
Fichier PDF StyroCutter-Sculpteur-001-V1.pdf

Bloc alimentation fil chaud à courants forts
BA160HC

Construire un Bloc Alimentation Courants Forts 160W 40A :

BA160HC : Ce bloc alimentation réglable 0-8V 160W à écran tactile et affichage numérique génère des courants forts jusqu'à 40A. La sortie est réglable de 0 à 100% et commutable 0-4V 40A / 0-8V 20A. Ce bloc est destiné à alimenter les fils résistifs à gros diamètres, de 0.6 à 1.8 mm, utilisés pour les styrolames simples à courants forts de 5 à 40A.

Ressource Connectez-vous...
Fichier PDF BlocAlimCourantFort-V1.pdf

Créez vos moules en plastique par thermoformage

Boîte à vide pour thermoformage sous vide
Boîte à vide pour thermoformage sous vide

Créez votre boîte à vide :

Ce plan donne toutes les indications pour créer une boîte à vide en bois de 50 x 60 x 5 cm pour le thermoformage plastique sous vide avec des cadres jusqu'à 40 x 50 cm.

Ressource Connectez-vous...
Fichier PDF plan-boite-a-vide-60x50x5.pdf

Voûte infrarouge pour thermoformage plastique sous vide
Voûte infrarouge pour thermoformage plastique sous vide

Créez votre voûte infrarouge :

Dans un premier temps, un simple four de cuisine suffit pour réaliser des thermoformages plastiques sous vide. Mais si vous souhaitez vous lancer dans des séries de moulage plus importantes, cette Voûte infrarouge 220V 1200W pour le thermoformage avec cadre jusqu'à 40 x 40 cm sera un outil extrêmement pratique. Ce plan décrit en détail toute sa réalisation et explique comment en faire une encore plus grande.

Ressource Connectez-vous...
Fichier PDF Plan-voute-infrarouge-45x45-1.pdf

Cadre aluminium pour thermoformage plastique sous vide
Cadre aluminium pour thermoformage plastique sous vide

Créez un cadre support de thermoformage pratique en aluminium :

Un simple cadre en bois est suffisant pour réaliser quelques thermoformages. Mais pour des tirages plus nombreux, ce cadre support de film plastique thermoformable de 40 x 40 cm en aluminium sera un outil bien plus pratique et facile à utiliser et ré-utiliser.

Ressource Connectez-vous...
Fichier PDF Plan-cadrealuthermo-40x40-1.pdf
