Calcul Courant, Tension, Puissance et Température d'un fil résistif de pyroscie ou de styrocutter pour la découpe et la sculpture du polystyrène

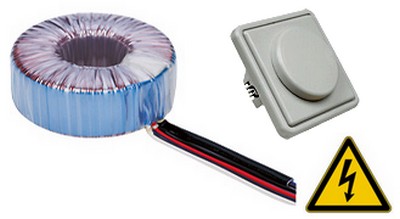

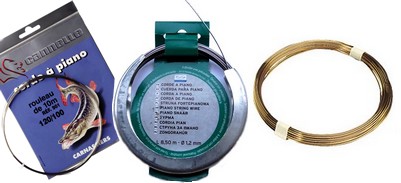

Sélectionner le diamètre, la longueur et le type de fil que vous souhaitez utiliser pour votre archet pyroscie ou votre styrolame. Sélectionnez la température du fil ou le type de polystyrène que vous souhaitez découper ou sculpter, puis lancez le calcul. Le calculateur vous indique alors le courant, la tension et la puissance à injecter dans le fil et il vous indique quel type de transformateur et de variateur utiliser pour construire votre bloc d'alimentation à courant variable.
Pour les fils résistifs au delà de 1.5mm de section, on est dans le domaine des courants forts. Vous devez prendre en compte les pertes et les chutes en ligne dues aux interconnexions et aux câblages de liaison en cuivre.
Pour info, ce calculateur utilise un coefficient d'échange convectif et radiatif h=0.02W/cm2/°c déterminé expérimentalement pour un fil porté à une températures de l'ordre de 300°c en progression dans un bloc de polystyrène de moyenne densité à 20°c. Plus on s'éloigne de ces conditions, moins le calcul est fiable...
Loup de Saintonge et le site rêve de pierre se dégagent de toute responsabilité quant aux conséquences de l'utilisation que vous pouvez faire de ce calculateur. Cet outil n'a pour but que de vous aider à pré-dimensionner votre système de découpe. Il ne saurait donner des résultats exacts. C'est l'expérimentation, votre bon sens et vos connaissances qui vous permettront de réaliser concrètement un outils sécure et qui marche.
